캐드 버전이 꾸준히 개발됨에 따라 버전 다운은 필수가 되었습니다. 오토데스크사에서 제공하는 뷰어 프로그램이 있습니다.그 중 하나인 버전다운프로그램을 알아보겠습니다. "DWG TrueView" 캐드 파일을 불러와서 버전을 변환할 수 있는 프로그램입니다.  A. 오토데스크 회사 홈페이지에서 DWG TrueView를 검색한다. Autodesk empowers innovators everywhere to make the new possible오토데스크는 건축, 엔지니어링, 시공, 설계, 제조 및 엔터테인먼트 분야의 전문성을 갖추고 설계 및 제작 기술을 선도하는 글로벌 리더입니다.www.autodesk.co.kr B. 자신의 이용하고자 하는 버전과 컴퓨터 사양에 맞춰서 프로그램 Install(다운로드)을 합니다...

캐드상에 OLE개체를 만들었는데, 흑백으로 플롯된다 1. OLE 객체를 선택합니다. 2. 마우스 오른쪽 버튼을 누르고 특성을 선택합니다 3. 특성 팔레트에서 플롯 품질을 고품질 그래픽으로 변경한다.

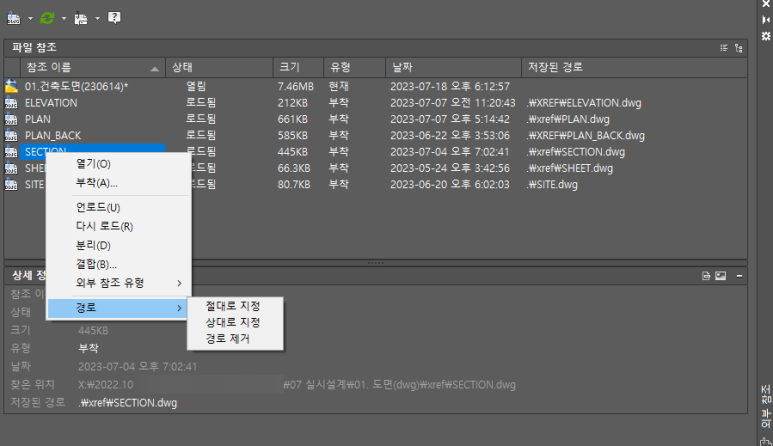

XR의 기초중에 서버를 두고 작업하는 직장인들을 위한 구분법 ​ ‘절대로 지정’ 하면 자신이 지정한 드라이브 이름으로 경로가 잡히기 때문에 다른 사람들이 도면을 열었을때 xr파일들이 불러지지 않는다.(물론 서버 이름이 같으면 열림) ​ ‘상대로 지정’ 하면 자신이 지정한 드라이브 이름이 아니더라도 경로가 잡히기 때문에 다른 사람들이 도면을 열었을때 xr파일들이 불러진다. ​ 결론 ’상대로 지정‘ 을 해야함

명령어 : SVS 합본 파일의 도면을 개별 파일로 나누려고 할때, 쓰는 명령어 입니다. 이 명령어는 도곽(=Sheet)블럭을 각각 인식하여 개별파일로 분류하고, 도곽블럭에 적힌 도면명과 도면번호를 자리를 인식하여 파일명으로 변환시켜 저장시켜줍니다. SVS 명령어를 누르면, 도면명과 도면번호를 위치 잡아 달라고 물어봅니다. 하고서 내보내고자 하는 도곽들을 누르면 됩니다. ​ * 외부참조(xr) 파일들은 결합(bind)을 하고, Explode 하여 블럭으로 잡고 위치를 다시 잡아야합니다. 각 도곽마다 개별 블럭씩 도면이 있어야합니다. ​​ ** 이를 활용하여, 도면명과 도면번호를 찢어진 개별파일들을 통해 하나하나 확인할 수 있습니다. 그리하여, 도면목록표 작성시 svs 해두고 파일 하나하나 검토하다보면 놓친..

BLOCK은 해당 시트에서 적용되는 그룹 작업이고 XR은 원본을 보호할 수 있는 그룹형태에서 파일을 불러와서 그 위에 덮어 쓰는 작업이다. BLOCK과 XR은 해당시트에서 적용되는게 다르게 보인다. 블럭은 기존의 레이어 형태처럼 그냥 보이고 XR은 투명도가 적용된 레이어 처럼 보인다. 그리고 XR 파일을 불러와서 쓰는 작업물들은 어딘가에 보낼때는 (BIND) 처리를 하여 보내야 한다. - 보통 BLOCK은 가구 혹은 창문, 심볼 등에서 쓰인다. XR은 CORE, SHEET, PLAN, SECTION, ELEVATION, SITE 등에 쓰인다. BLCOK보단 XR이 더 큰 개념이라고 할 수있다. XR 명령어 후 CAD부착을 누르면 xref 폴더에 저장된 cad파일을 선택할 수 있다. 지금 열고 있는 파일에..

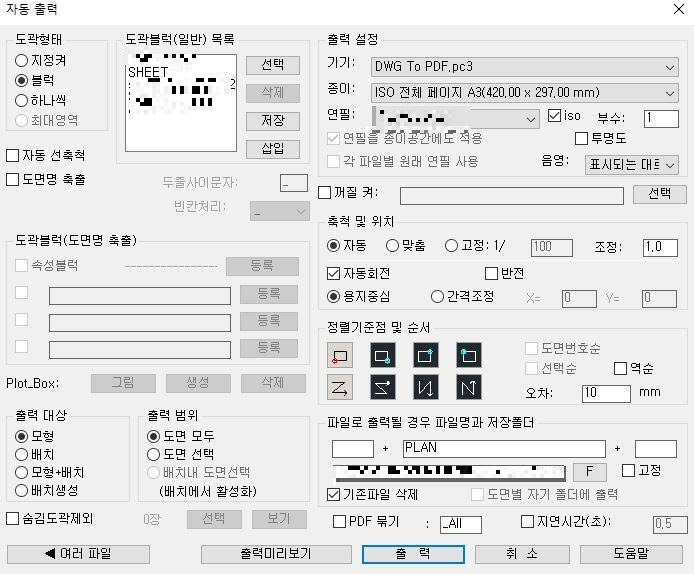

AUTO CAD의 비공식 확장프로그램인 Xicad를 설치하게 되면 플롯을 한번에 여러번 할 수 있는 명령어 ppp 즉, 다중플롯을 할 수 있다 설정은 [사진1] 같이 하면된다. CTB는 C드라이브에 Xicad 들어가보면 plotstyle에 ctb를 넣어두면 된다. 파일명과 저장폴더를 잘 지정해둬야되고 종이는 ISO 전체페이지로 설정해두면 된다.
